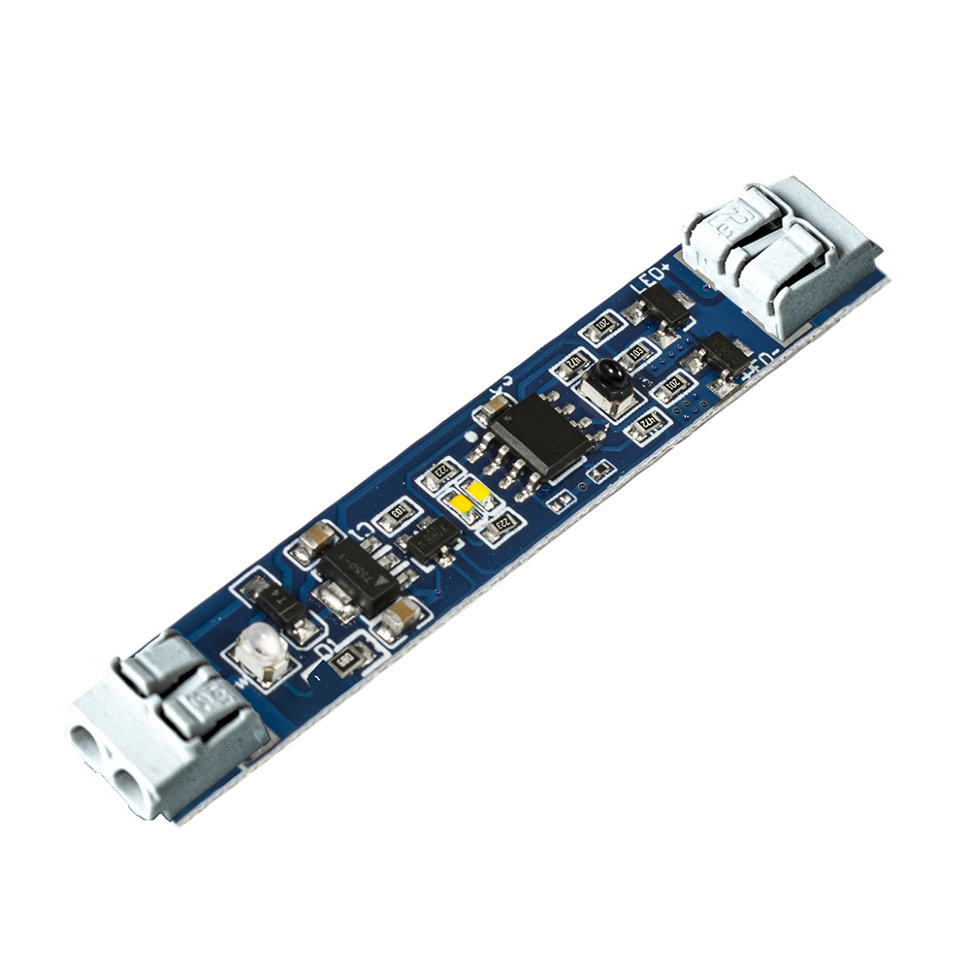

Сенсорный выключатель SIR-5DLT с терминалами предназначен для включения/отключения и диммирования светодиодных лент 12/24 В установленных в алюминиевый профиль. Устройство управляется без непосредственного физического контакта с помощью движения ладони и способно работать через светорассеивающий экран. Индикация осуществляется с помощью светодиода цветовой температурой 3000К в выключенном состоянии и 4000К во включенном состоянии.
Сенсорный выключатель SIR-5DLT оснащен нажимными коннекторами, которые обеспечивают быстрый и надежный монтаж без пайки. Сечение провода-0,2-0,75 кв.мм
Краткое описание и функционал SIR-5DLT:

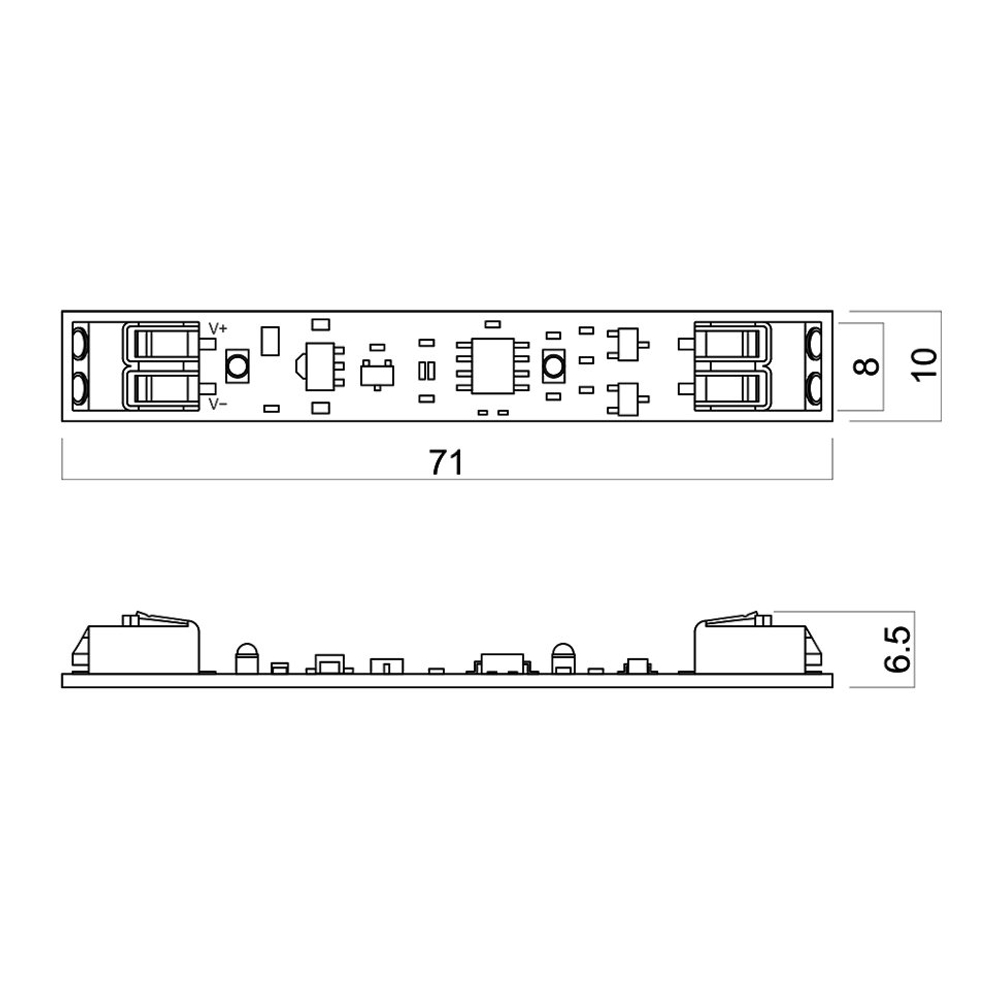

- малые габариты с установочной высотой 6,5 мм позволяют установить выключатель в большинство алюминиевых профилей:1707E, 2507E, 1616E, 1616-2, 1616-2L, 1725L, 1919L, 2310
- датчик повышенной чувствительности, со стабильным срабатыванием сквозь диффузор на расстоянии до 5 см. (Сверлить диффузор нет необходимости);
- очень простой монтаж выключателя на клеевую основу на профиль;
- широкие контактные площадки под пайку;
- индикатор белого свечения, сигнализирующий о состоянии устройства, цветовая температура 4000К- светильник включен, 3000К-выключен;
- функция диммирования с памятью последнего состояния.
При подаче напряжения устройство устанавливается в ждущий режим. Освещение выключено, индикаторный светодиод светится белым светом. Включение и выключение осуществляется однократным поднесением руки к месту установки выключателя в районе индикатора. Диммирование освещения происходит при удержании руки в области свечения индикатора выключателя.
ВНИМАНИЕ! Установку, подключение и обслуживание сенсорного выключателя производить только при отключенном питании.
ВНИМАНИЕ! Не используйте для пайки кислотные флюсы! Это выводит устройство из строя и не является гарантийным случаем!
ОСОБЕННОСТИ УСТАНОВКИ
Соберите схему на столе, подключив к источнику питания светильники с электронным выключателем и убедитесь, что все части работают.
Перед монтажом убедитесь, будет ли электронный выключатель нормально работать, удерживая светильник в предполагаемом для установки месте.
Отключите источник питания от сети и установите светильник на место. После включения питания электронный выключатель через несколько секунд пройдет калибровку и будет готов к работе.
Существует несколько причин, по которым фактически исправный электронный выключатель не работает, в том числе:
- Сенсор электронного выключателя расположен слишком близко (до 20 см) к стене и «видит» отраженный от стены сигнал.
- Сенсор «ослеплен» посторонним излучением от варочной плиты, микроволновой печки и т.п. Уберите источник излучения из зоны чувствительности сенсора.
